目前，国内生产土工膜的厂家比较多，产品规格也五花八门，有一布一膜，一布二膜，二布一膜，二布二膜及多布多膜等。
土工布作为土工膜的保护层，使保护防渗层不受损坏。为减少紫外线照射，增加抗老化性能，尽量采用埋入法铺设。不仅加大了塑料薄膜的抗拉强度和抗穿刺能力，而且由于无纺布表面粗糙，加大了接触面的摩擦系数，有利于复合土工膜及保护层的稳定。同时，它们对细菌和化学作用有较好的耐侵蚀性，不怕酸、碱、盐类的侵蚀。

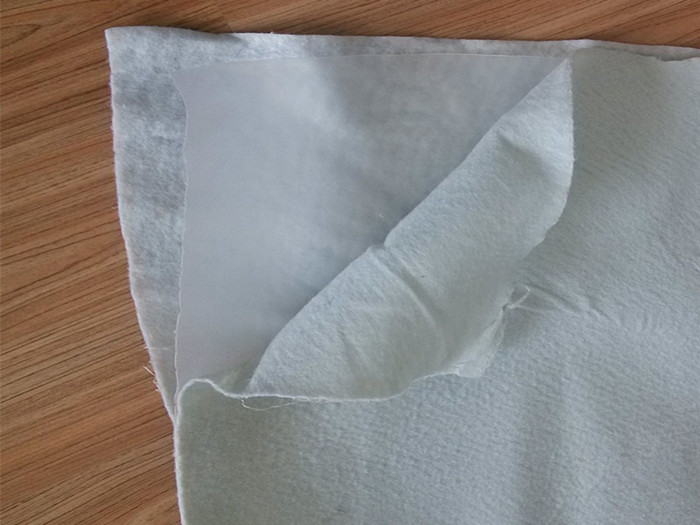

复合土工膜以塑料薄膜作为防渗基材，与无纺布复合而成的土工防渗材料，它的防渗性能主要取决于塑料薄膜的防渗性能。
应用领域及施工方法基本等同于土工膜。
土工合成材料 非织造布复合土工膜
标准编号：GB/T 17642-2008
本标准是对GB/T 17642-1998《土工合成材料 非织造复合土工膜》的修订。本标准规定了非织造布复合土工膜的产品分类、规格、代号、技术要求及品质评定、试验方法、检验规则、包装、标志、贮运等。
本标准适用于以非织造土工布为基材，以聚乙烯、聚氯乙烯等为膜材，复合而成的非织造布复合土工膜。
本标准是对GB/T 17642-1998作了以下技术性修改：
——标准名称修改为《土工合成材料 非织造复合土工膜》；
——产品规格由单位面积质量改为以标称断裂强度表示；
——产品代号由7个部分简化为5个部分；
——将原标准中表1和表2进行整合，断裂强度、撕破强li、CBR顶破强li指标均规定具体指标，并增加一档指标要求；
——断裂伸长率修改为标准强度对应伸长率；
——幅宽改为参考指标，单位面积质量不再作为考核指标；——简化了外观检验；
——简化了包装、贮运和标准。
土工膜焊接接缝处理是施工的关键程序，一般采用热焊接方法，PE膜相接的表面加热处理，使之表面熔化，然后通过压力，使之熔合成一体。
1 对于铺设好的土工膜，边缘接缝处要求不能有油污、水份、尘土等。
2 焊接前要调整好接缝处两幅边PE单膜，使之搭接一定的宽度，搭接宽度一般为6～8cm且平整、无折皱。
3 使用专用焊接机进行焊接。
焊缝质量检测；
1 检测方法应采用充气法及室内试验，也可采用火花试验或超声波探测法。
2 检测设备采用气压式检测仪及真空检测仪。
3 焊缝质量要求：
对双缝充气长度为30-60mm双焊缝间充气压力达到0.15-0.2Mpa，保持1-5min，压力无明显下降为合格。
对单焊缝和T兴结点及补修点应采用50cm×50cm方格进行真空检测，真空压力大于或等于0.005MPa，保持30s，肥皂液不起泡为合格。
室内试验，焊接抗拉强度应大于母材强度。
质量检验应随施工进展进行。
